聚散图专题

---

一、简介

随着计算机的发展，浏览器的不断进步与完善，现今大部分浏览渲染效率有了很大的改善， 但是由于浏览器厂商的不同，浏览器种类繁多，性能不一，并且很多用户还使用着不少老的浏览， 那些如IE6、7等的老式浏览器渲染能力有限，在处理大量数据的时候无法满足用户的需求， 为此聚散的思想诞生了，聚散图将非重点的批量数据进行合并，只渲染少量数据，散开并突出重要信息点， 减少了浏览器的负荷，解决了大数据量渲染的性能问题。

• 原理：按区域将多个离散点进行计算，合并成为一个聚散点进行显示，在某种情况下（如点击聚散点或者移动到聚散点内部时）将特定的聚散点还原为离散点
• 特点：由于浏览器渲染数据的限制，无法显示大量数据，聚散图可以合并离散点，提高浏览器显示的数据上限。
• 应用场景：多用于数据量特别大的场景，一次性绘制在浏览器导致浏览器负荷过重，所以将数据进行合并，这样整个页面的聚散点数量不至于过多，减少浏览器压力， 同时需要获取离散点信息时可以还原对应的聚散点，即保证了浏览器装载了所有数据，又能保证浏览器负荷在可接受范围内。

二、使用

接下来我们一起看一下聚散图的使用方式：

1、创建聚散图图层

首先创建一个聚散图对象。由于聚散图只负责矢量数据的渲染，所以初始化只需要设置一个图层的名称即可。

//创建一个名为“Cluster”的聚散图层。
clusterLayer = new SuperMap.Layer.ClusterLayer("Cluster");


2、添加到地图

然后将此图层添加到map里面。

//向map中添加图层
map.addLayers([clusterLayer]);


3、添加数据

首先需要获取一个点数组（SuperMap.Feature.Vector数组）， 数据可以从服务器查询准备好的点数据集，也可以使用本地数据，不过都只能是点数据。 如下的形式：

var features = [feature1,feature2,......,featureN];


添加点数据

//将数据添加到图层中
clusterLayer.addFeatures(features);

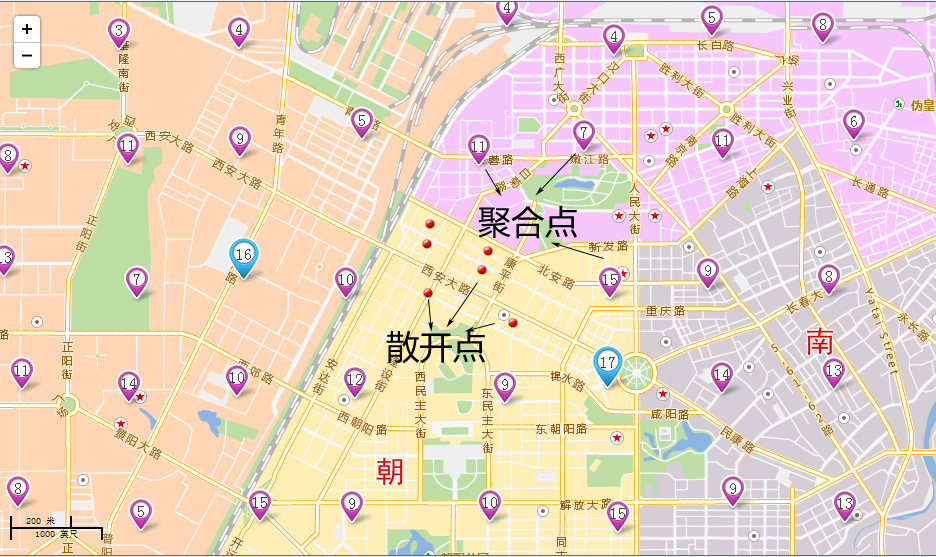

即可实现类似如下效果，地图放大缩小时点数据会自动聚散或者散开：

4、事件处理

上述的聚散图的聚散点的散开和聚散都是自动计算的，用户不能点击聚散点进行散开，如果需要点击聚散点进行散开， 则需要添加SelectCluster控件。如下：

//创建聚散选择控件。
var select = new SuperMap.Control.SelectCluster(clusterLayer);
//将控件添加到map上
map.addControl(select);
//激活控件。
select.activate();

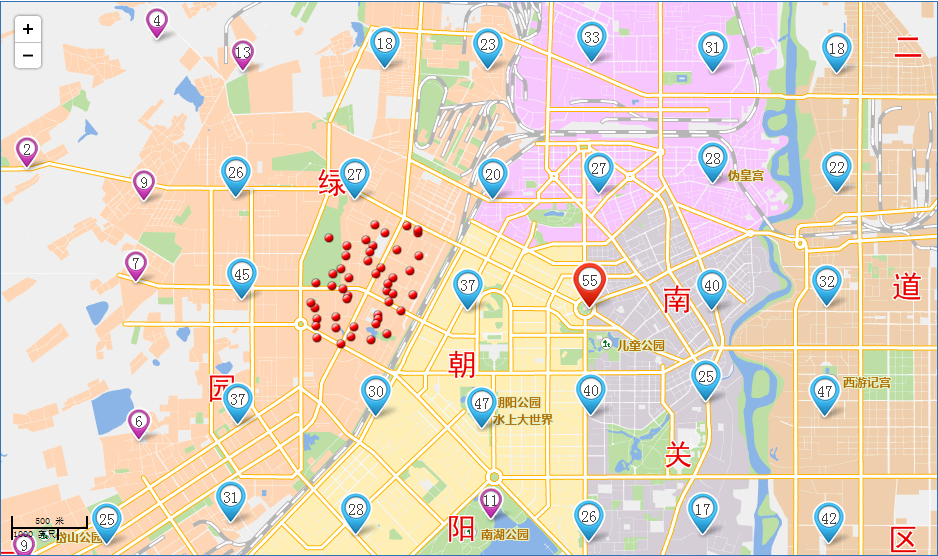

这样当用户点击聚散点时会散开，如下：

聚散图支持很多事件，如：

使用事件必须要创建SelectCluster控件，这里举个简单例子演示如何使用事件。

//创建聚散选择控件。该控件实现了聚散图层的鼠标事件。
var select = new SuperMap.Control.SelectCluster(clusterLayer,{
    callbacks:{
        click:function(f){
            if(!f.isCluster){ //当点击聚散点的时候不弹出信息窗口
                openInfoWin(f);
            }
        }
    }
});
//将控件添加到map上
map.addControl(select);
//激活控件。
select.activate();


定义openInfoWin方法：

function openInfoWin(feature){
    var geo = feature.geometry;
    var bounds = geo.getBounds();
    //获取中心点
    var center = bounds.getCenterLonLat();
    var contentHTML = "<div style='font-size:.8em; opacity: 0.8; overflow-y:hidden;'>";
    //这里我们在创建 feature 的时候动态创建了 info 属性用于存放部分信息
    contentHTML += "<div>"+feature.info.name+"</div></div>";
    //创建popup
    var popup = new SuperMap.Popup.FramedCloud("popwin",
            new SuperMap.LonLat(center.lon,center.lat),
            null,
            contentHTML,
            null,
            true);
    feature.popup = popup;
    //给map添加popup
    map.addPopup(popup);
}

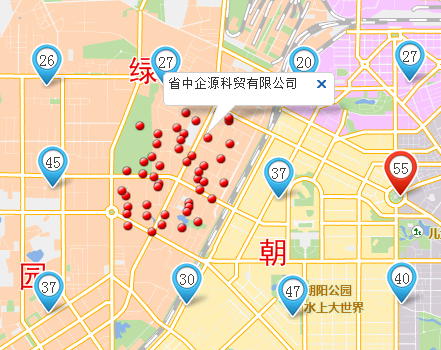

然后可以实现如下效果：

5、高级扩展

接下来我们尝试修改聚散点的图片以及自定义聚散的数量，聚散图提供了属性clusterStyles给我们扩展：

//设置clusterStyles属性
clusterLayer.clusterStyles = [
    {
        "count":15,//子节点小于等于15的聚散点
         //style的详情参见 SuperMap.Feature.Vector.style
        "style":{
            fontColor:"#404040",
            graphic:true,
            externalGraphic:"images/markerbig.png",
            graphicWidth:37,
            graphicHeight:38,
            labelXOffset:0,
            labelYOffset:5
        }
    },
    {
        "count":50,//子节点小于等于50大于15的聚散点
        "style":{
            fontColor:"#404040",
            graphic:true,
            externalGraphic:"images/markerflag.png",
            graphicWidth:41,
            graphicHeight:46,
            labelXOffset:0,
            labelYOffset:6
        }
    },
    {
        "count":"moreThanMax",// 子节点大于50的聚散点
        "style":{
            fontColor:"#404040",
            graphic:true,
            externalGraphic:"images/circle.png",
            graphicWidth:48,
            graphicHeight:53,
            labelXOffset:0,
            labelYOffset:0
        }
    }
];


这样我们就可以获得如下效果了：

完整范例请见 示范程序->可视化->可视化图层->聚散点图层。
